| Baubeschreibung:
Das geplante Straßennetz ist funktionell
in Straßen mit Sammel- und Anliegerfunktion unterteilt. Eine vorhandene
Straße wird im Rahmen einer Rekonstruktion zum Radweg umfunktioniert.
Unsere Ingenieure wurden beauftragt, eine
von vorhandenen Anlagen unabhängige Straßenbeleuchtung zu planen.
Straßenbeleuchtungsanlage:
Die Straßenbeleuchtungsanlage wird
für die Planstraßen A – D, Straße Nordspange, Straße
Ostspange, einen Fußgängertunnel und einen separaten Radweg
im südlichen Teil des Wohngebietes erstellt.

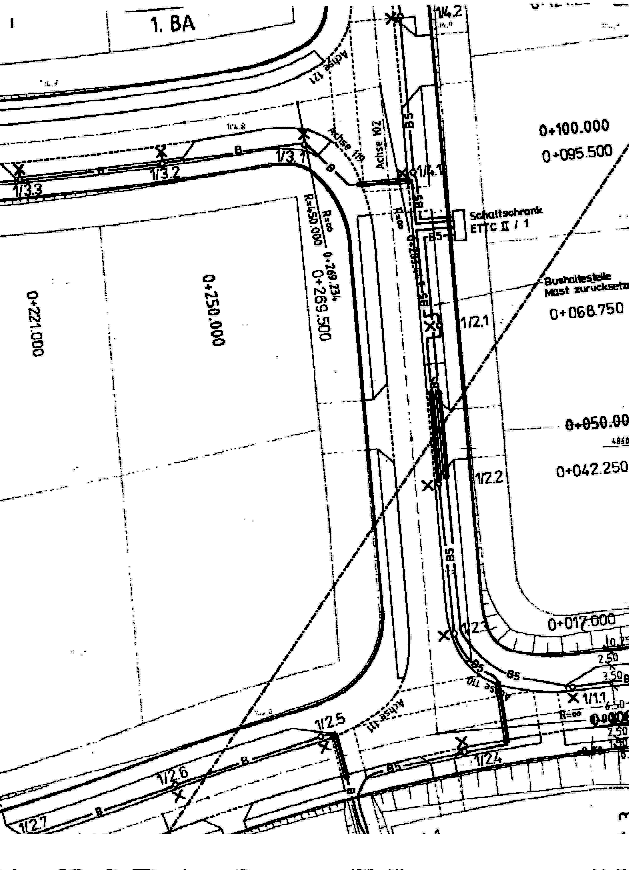

Zur Einspeisung und Steuerung der Straßenbeleuchtung
werden zwei Anschlußschränke (ETTC II/1 und ETTC II/2) eingesetzt.
Die im Bogen verlaufenden Planstraßen A und B schneiden sich zwei
mal. Anschlußschrank ETTC II/1 befindet sich im Bereich der südlichen,
Anschlußschrank ETTC II/2 im Bereich der nördlichen Kreuzung.
Die Bauarbeiten verliefen in fünf Bauabschnitten:
1. BA: Planstraße A (nördl. Bereich),
Planstraße B (nördl. Bereich), Planstraße C und der zur
Nordspange parallel verlaufende Rad-/ Gehweg wurde mit der Philips-Leuchte
SGS 203T 70 W / 8m-Mast bzw. 5m-Mast (siehe Foto) ausgerüstet.
2. BA: Im Bereich des entstehenden Regenwassersickerbeckens
und der zugehörigen Gräben werden keine Leuchten aufgestellt.
3. BA: Planstraße A (südl. Bereich),
Planstraße B (südl. Bereich) und Planstraße D werden mit
der Philips-Leuchte SGS 203T 70 W / 8m-Mast ausgerüstet. Ebenfalls
beinhaltet der dritte Bauabschnitt zwei Rad- und Gehwege an bzw. über
die Ostspange zum Sickerbecken. Der Rad- /Gehweg parallel zur Ostspange
wird mit Radwegleuchten (SGS 203T 70 W / 5m-Mast) ausgestattet.
4.BA: Im vierten Bauabschnitt wird der separate
Rad-/ Gehweg im südlichen Teil des Wohngebietes, welcher die Ostspange
mittels eines Tunnels quert, beleuchtet. Es kommt ebenfalls die Philips-Leuchte
SGS 203T 70 W mit einem 5m bzw. 3,5m-Mast zum Einsatz. Innerhalb des Tunnel
wird die Antivandalenleuchte AVL Venus 1x 58W von der Fa. Mähler&Käge
eingesetzt.
5.BA: Installation der Beleuchtung der Ostspange
mit der Philips-Leuchte SGS 203T 70 W/ 8m-Mast. |
